750W功率机器人无线充电模块

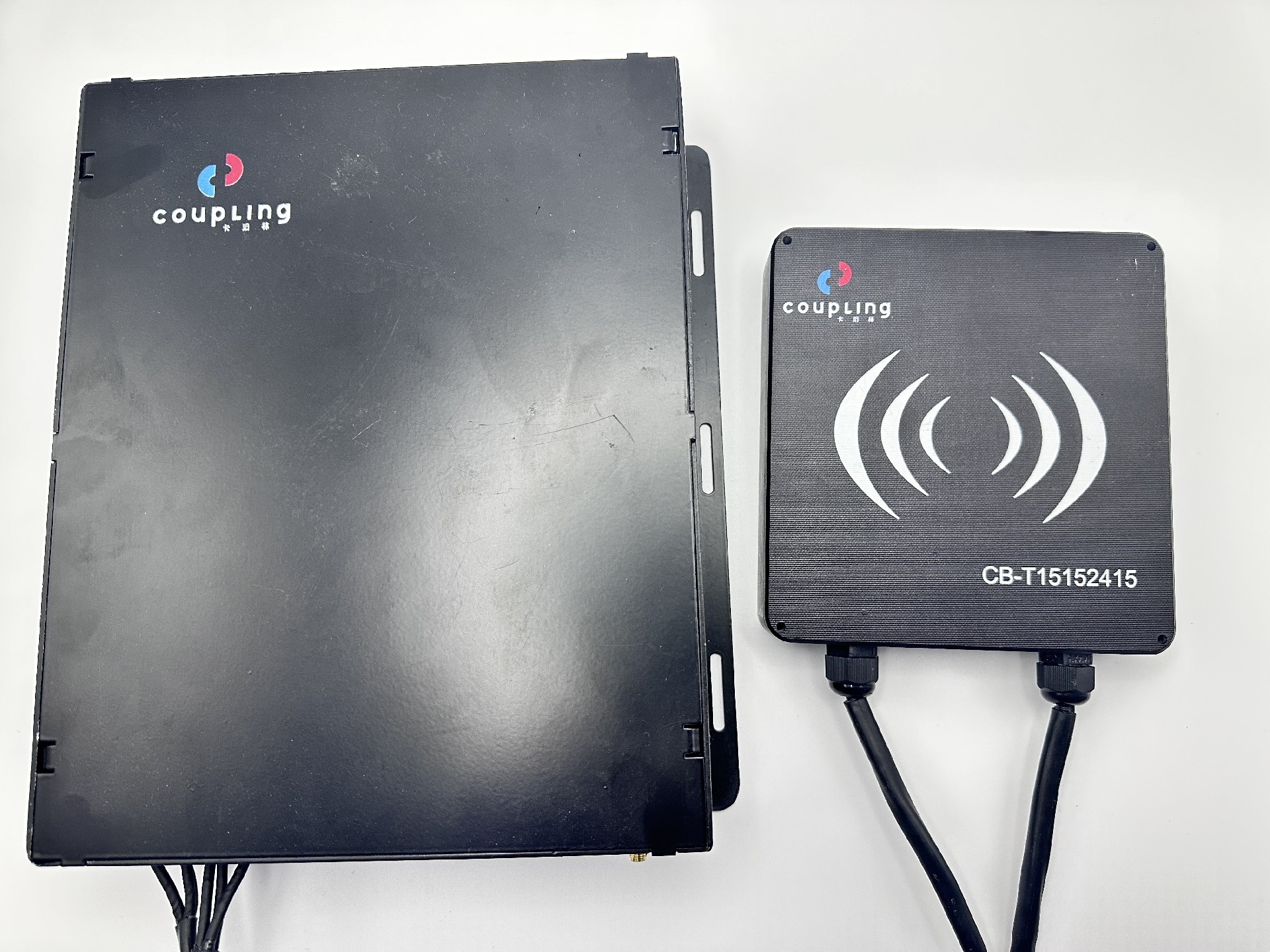

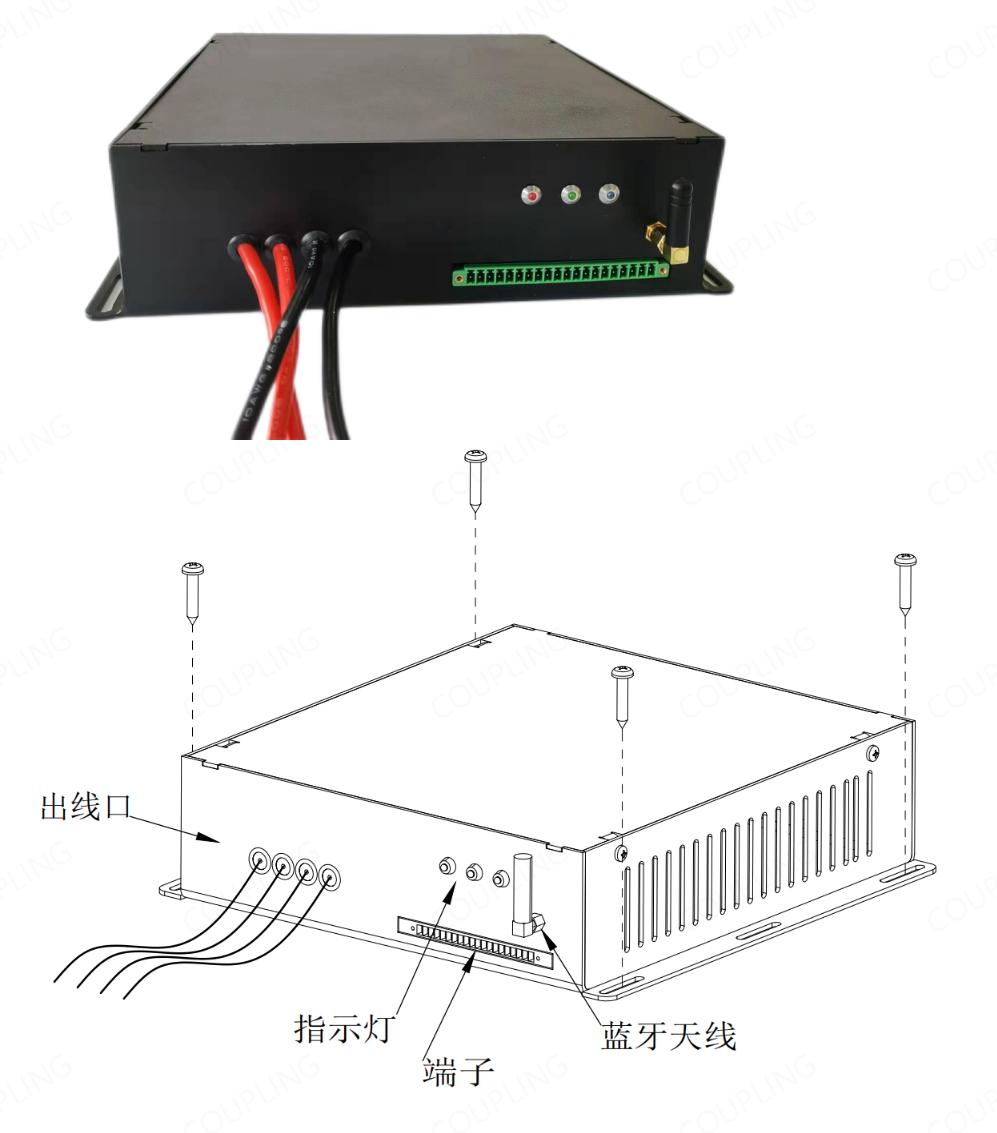

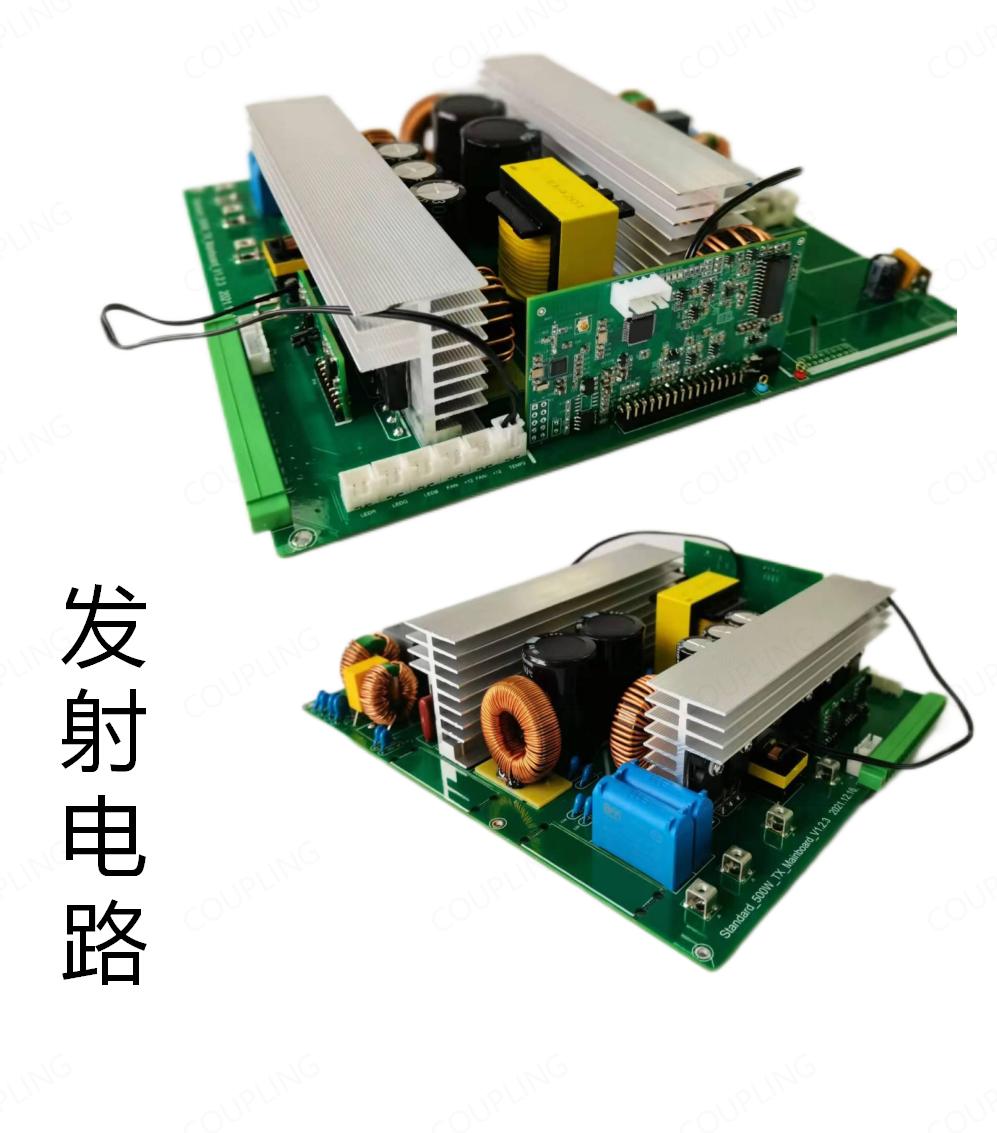

发射端电路及线圈模块

.小型化   .高冗余   .超距离   .可适应性开发  .多负载通用   .应用场景丰富

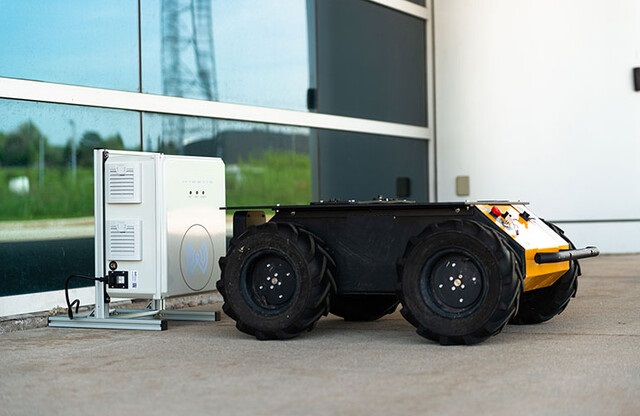

无线充电技术的应用能够系统性解决自主移动机器人面临的充电难题，该模组即可在机器人生产阶段经行设计安装，也可以使用标准套件和简单说明为现有机器人进行快速改装

该模组优势：

节省运营成本：安全的自主充电，对于偏远无人环境使用机器人人或无人车的客户、雇佣专人来实施充电管理、设置集中充电站的客户开说，大大减少人员费用。锂电池本身的成本页因为便利的充电设计和碎片化的从点逻辑，避免过度放电，快速充电带来的损耗和安全风险，减少电池携带量。

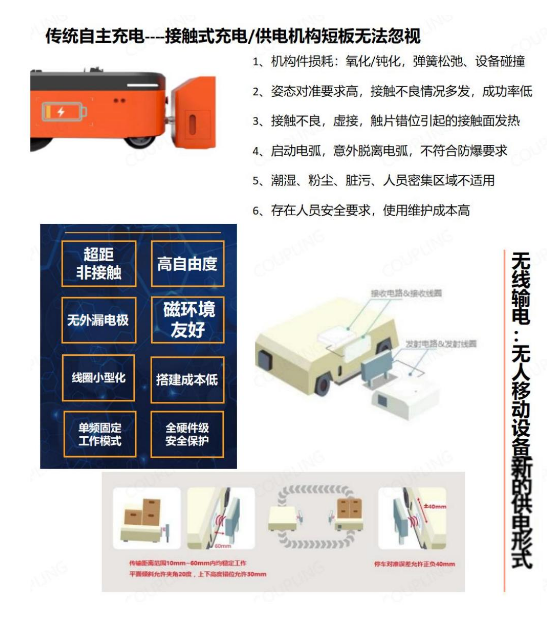

可靠性：在户外或工业环境中，机器人经常暴露在灰尘、污垢、碎屑、液体和潮湿空气中。受环境影响，接触型充电装置容易受到氧化、腐蚀和机械磨损的影响，从而导致充电不可靠。机器人在对位靠近传统充电桩时，经常发生的位置偏移，角度偏转，底盘悬挂高低变化，压紧不到位等情况，导致充电发热，中断，导致发生安全事故。全密封非接触具备高自由度的无线充电模组极大的提高了自主机器人在这些环境中的可靠性。

可编程性：该充电模组可以全面感知机器人的充电过程，并可以通过编程为每个充电周期提供理想的电压和电流。可以在快速恒流短时间大电流充电模式与慢速小电流恒流转恒压充电模式之间切换设置，用户可使用这些定制化软件，通过接口烧录升级，大幅度降低电池的使用损耗机更换成本。

灵活性：基于接触的自主对接系统需要精确对准，以确保电刷触片紧密接触。尤其是在不平坦地形、潮湿、泥泞、粉尘、空气污染、油污环境，充电失败率高，常发生工作不良。无线充电模组通过提供0~5厘米的天线气隙，平面中心轴允许4厘米的偏差，来解决这个问题，同时提供全功率和效率。

通用性：不同机器人使用不同的电池化学成分、电压和充电率。意味着操作机器人车队的客户经常背负着不可互操作的电池充电站的大杂烩。本无线充电模组提供的发射器是通用的，因此一组多样化的机器人可以共享充电站。

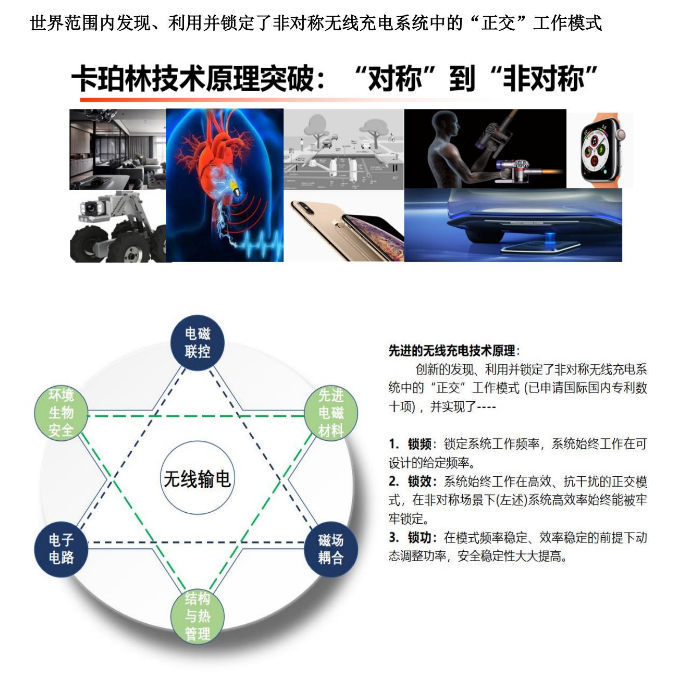

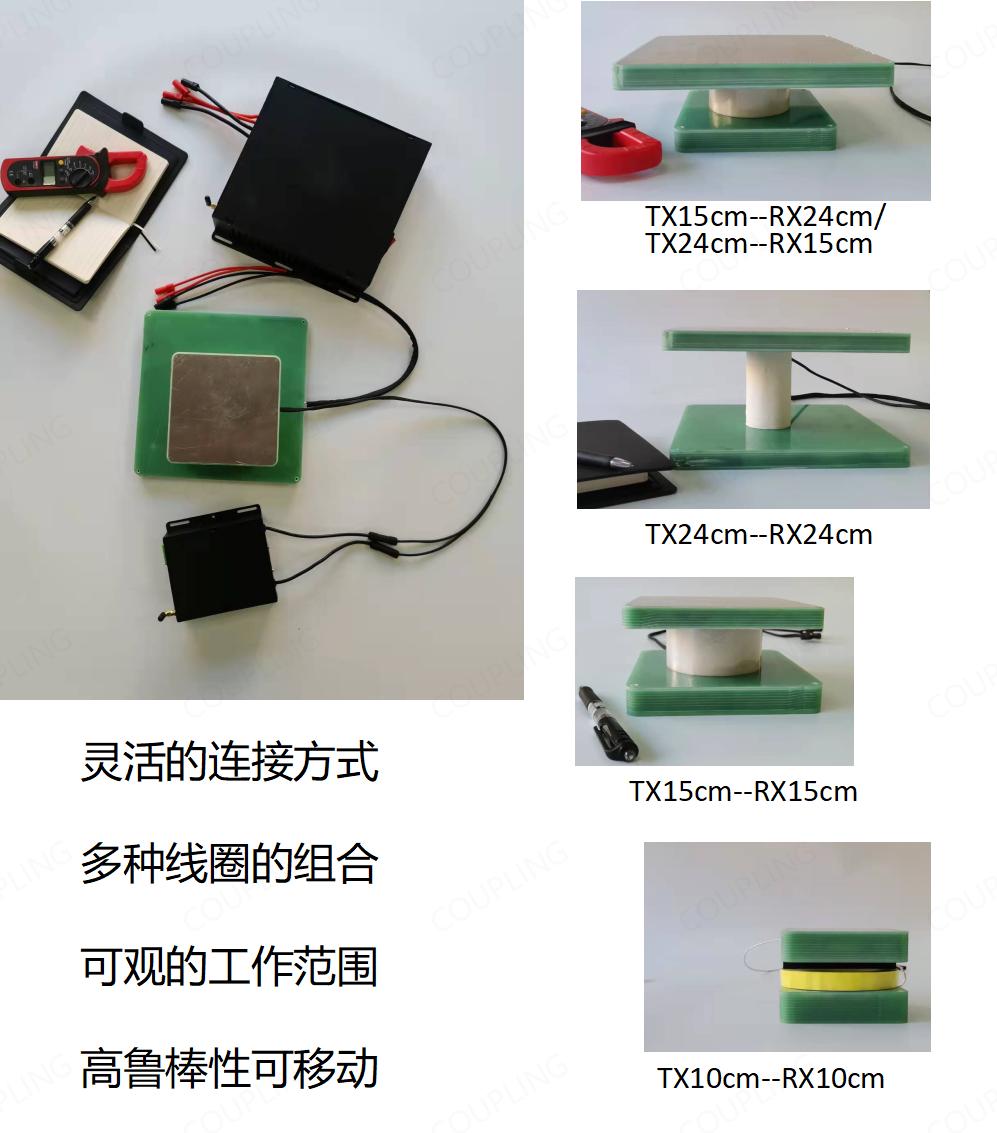

该模组采用一对非对称天线，推荐采用立面充电的安装模式。

天线组合1：发射线圈24*24*2cm----接收线圈15*15*2cm，适用于结构紧凑，接收天线安装位置周边无大面积金属的移动设备。

天线组合2：发射线圈15*15*2cm----接收线圈24*24*2cm，适用于体积较大，接收天线以金属外壳开窗安装，或安装位置周边存在整片金属的情况。较大的接收天线可保证传能磁场影响到周边金属环境。

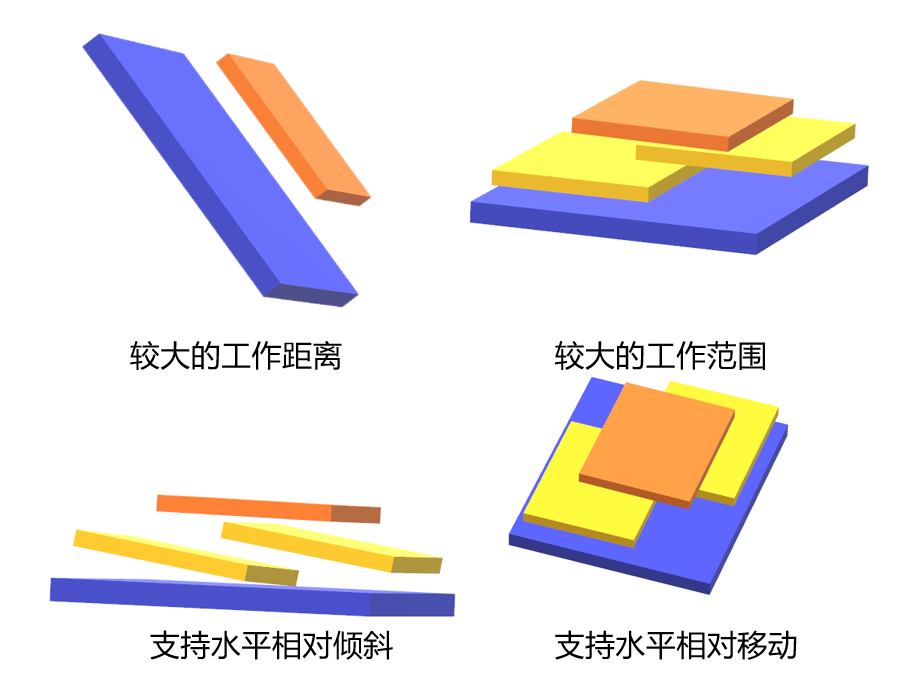

特殊的磁场天线设计，保证了充分的停车对位自由度

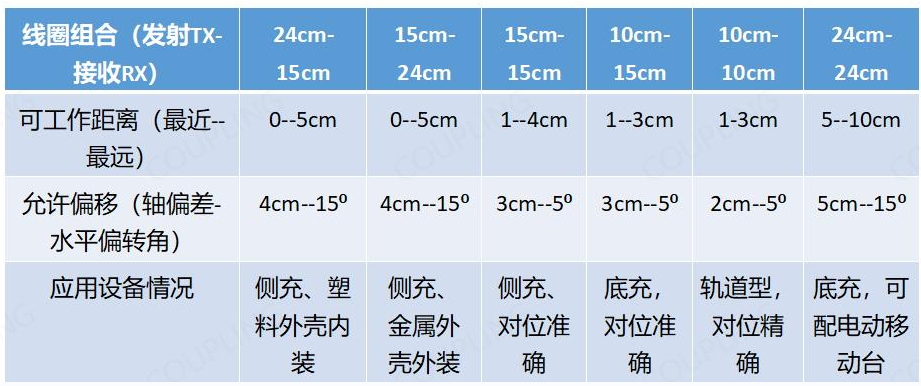

 典型的巡检机器人线圈组合：

产品第三方测试报告查询：1.电气安全规范测试；2.电磁兼容（EMC）测试；3.环境测试
