高压放大器

CPL400K

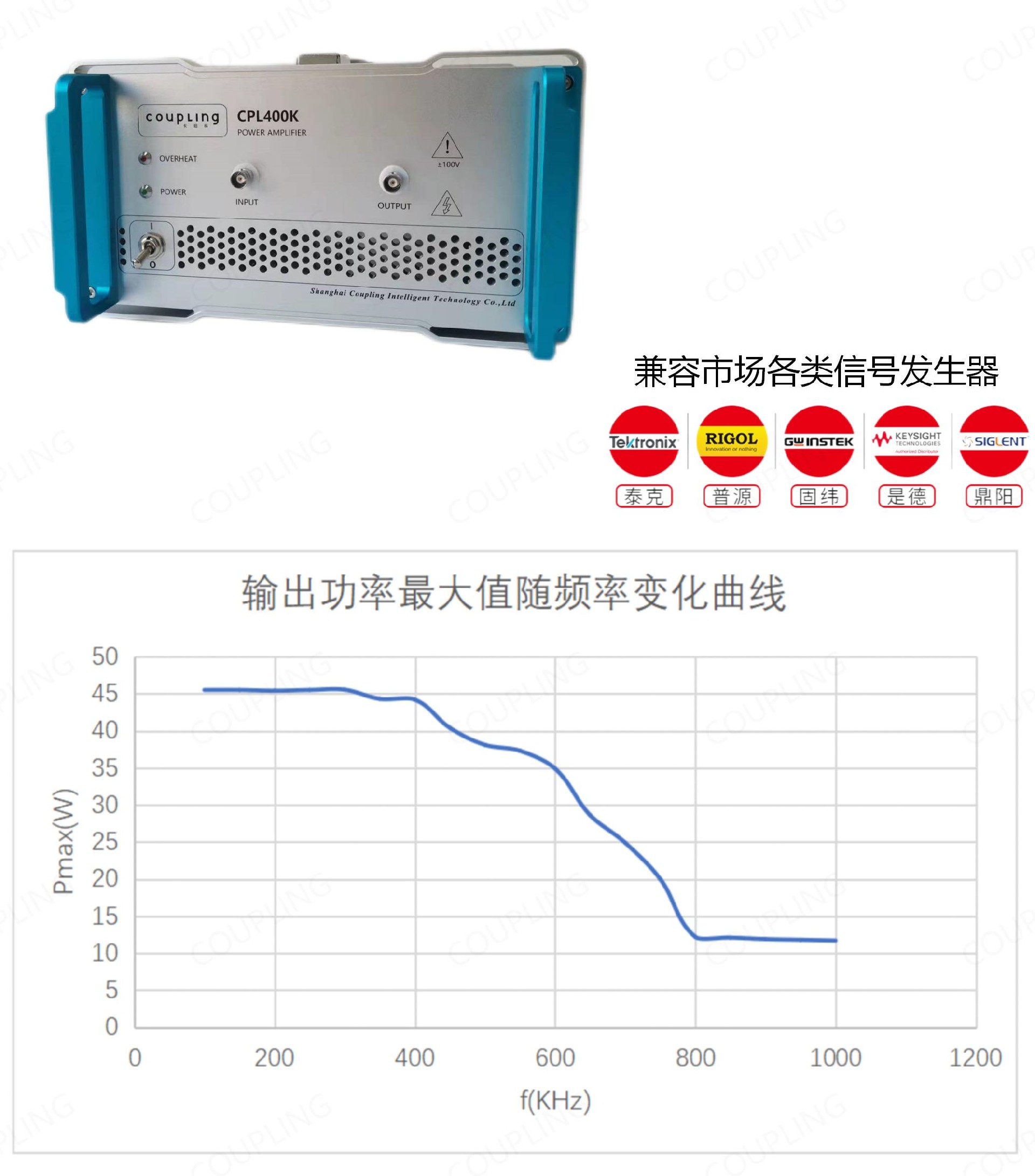

CPL400K是一台单通道输出的功率放大器，能兼容大部分市场主流品牌的信号发生器，且可根据需求调整输出频率与电压。本功率放大器选用了完善的过热，过载保护电路。

其主要特点如下：

●最大输出电压 200Vp-p(±100Vp)

●最大输出电流 500mAp

●输出电压增益及平坦度 31dB±1dB

●输入输出端口正确连接即可使用，方便快捷

●具有电源控制开关，有效保护设备

●强制风冷散热，防止过热

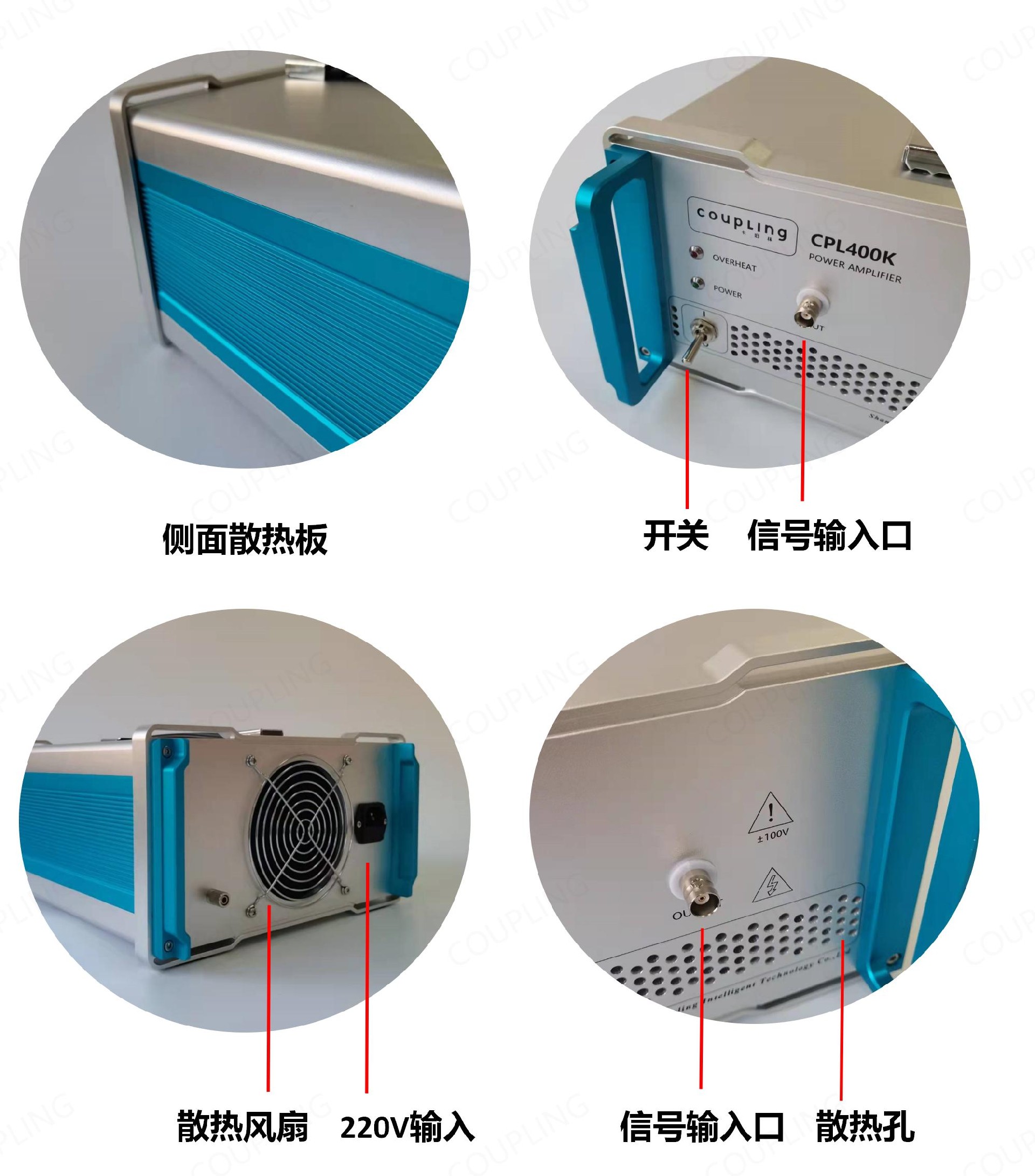

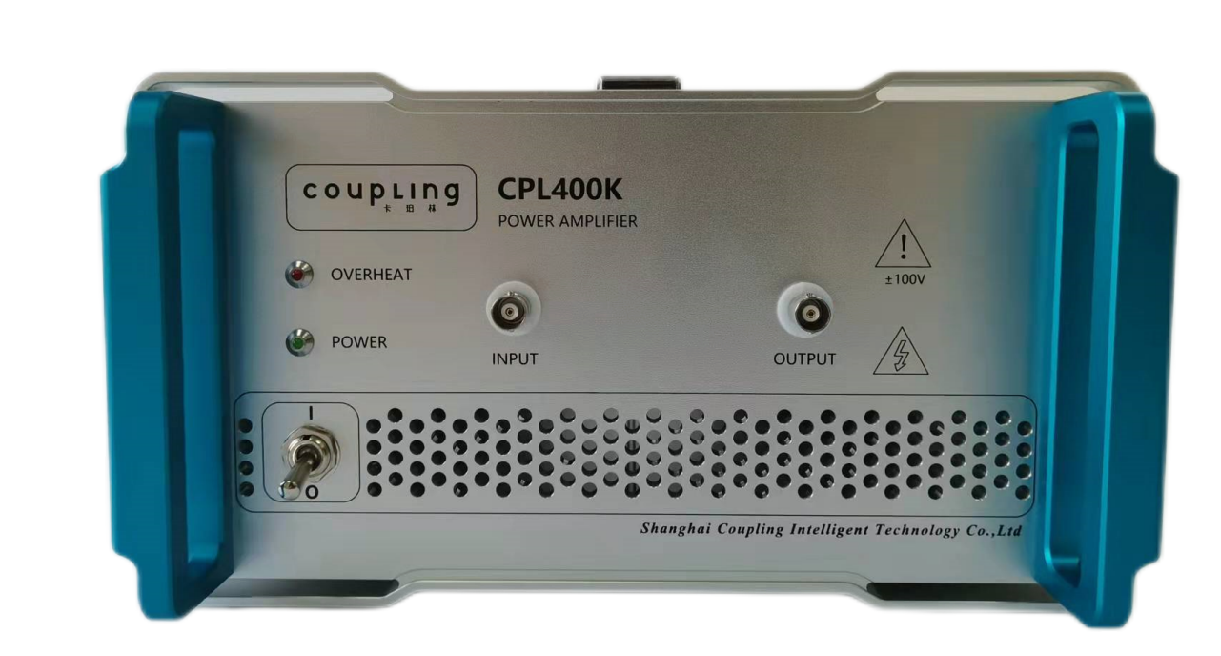

正面

①I/O：输出控制开关

②INPUT:输入信号接线端子

③OUTPUT：输出信号接线端子

④POWER:电源指示

⑤OVERHEAT:过热警告指示

⑥散热通风孔

*输入输出端子请务必区分，输入输出不能反接，否则会造成设备损坏。请前散热通风口保持良好通风条件，前散热通风口前无堵塞，以避免设备损坏。

反面

① 风扇：散热风扇

②电源插座：交流电源AC220V输入插座以及保险丝座（250V 4A）

③接地柱

*散热风扇后方务必防止堵塞，电源插座下方内含备用保险丝（250V 4A）一枚。

操作说明

1. 使用前，将后面板上的电源插座，通过配件中的电源线连接至合适的交流电源，输入交流电源范围应控制在200-240VAC，频率50-60Hz。

2. 将输入信号线连接至前面板的INPUT端口（输入端口），并设置所需的输入信号。

3. 将输出信号线一端连接至前面板的OUTPUT端口（输出端口），另一端连接至信号所需的工作设备。

4. 打开CPL400K的电源开关（将前面板的I/O开关，由O端拨动至I端），此时I/O开关上方的POWER指示绿灯，则说明设备正常工作。

5. 确认设备正常工作后，调整输入信号频率与幅值即可正常使用。

*若打开CPL400K的电源开关后，OVERHEAT过热警告指示红灯亮起，说明设备过热，应立即关闭电源并检查机身前后散热孔及散热风扇是否存在堵塞情况。

维护说明

1保险丝更换

当接通电源，打开CPL400K的电源开关后，I/O开关上方的POWER指示绿灯未亮起，且观察到风扇没有启动，请关闭电源开关，切断电源，检查保险丝是否熔断。如需更换保险丝，请先找出导致保险丝熔断的原因并做出调整，避免故障的重复发生。

保险丝位于后面板电源插座下方矩形槽内，为确保安全，更换保险丝前，请关闭前面板电源开关，并切断电源。建议使用扁平起子撬开保险丝盖，内部已附赠一枚同等规格保险丝用作备用，如需额外更换，请确认保险丝的规格（250V 4A），安装替换即可。

2日常清洁

在关闭电源开关，切断电源的情况下，可以使用含柔和性的清洗剂或清水的布进行擦拭清洁，不可直接将任意清洁剂或者水直接喷洒于设备表面。不可使用含有氯化物或有机物的清洁剂，也不可使用含有研磨功能的清洁剂。在清洁过后，启动设备前，请检查机体表面无残余液体，以避免短路或其他故障。

本功放设备搭配适当的信号源，可用于超声、等离子、测试、电磁场等工业和科研领域

用于超声波燃气表电磁场干扰的模拟测试，搭配我司定制的电磁近场天线进行实验，详情见  超声波燃气表模拟电磁场干扰电磁进场天线
